Pont mixte monophasé
Le pont mixte monophasé est constitué de 2 diodes et 2 transistors,
il permet le réglage de la tension de sortie à travers l'angle d'amorçage du thyristor
il n'est pas réversible en puissance : ne peut pas renvoyer d'énergie sur le réseau alternatif
Il existe deux formes de pont mixte monophasé :

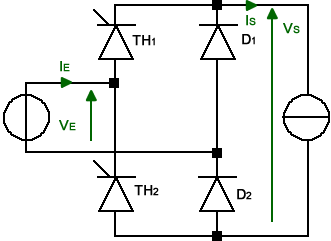

Pont mixte asymétrique
Pont mixte symétrique

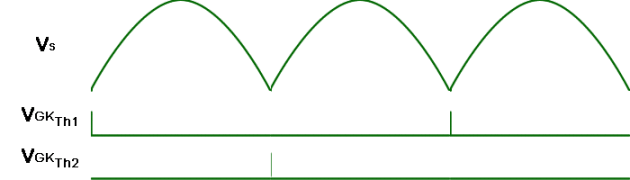

Formes d'onde et intervalles pour le pont mixte symétrique :
Nous supposons que la valeur de l'inductance de sortie est suffisamment élevée pour pouvoir considérer le courant de sortie constant (conduction continue) et modéliserons la charge par un générateur de courant.
Dans les 2 structures les intervalles de conduction sont différents mais la forme et l'expression des tensions de sortie sont les mêmes :
\(\boxed{V_{Smoy}=\frac{V_{EM}}{\pi}(1+cos\alpha)}\)
