ÉLECTRONIQUE DE PUISSANCE

Pour les puissances élevées le redressement triphasé déséquilibre moins le réseau triphasé et permet un lissage beaucoup plus efficace que le redressement monophasé

Explications :

→ Parmi D1, D2 et D3 seule une seule diode peut conduire à la fois : Celle dont l'anode est soumise à la tension la plus élevée,

les cathodes seront au potentiel de Max(V1, V2, V3) en conduction continue

→ Parmi D'1, D'2 et D'3 seule une seule diode peut conduire à la fois : Celle dont la cathode est soumise à la tension la plus faible,

les anodes seront au potentiel de Min(V1, V2, V3) en conduction continue

→ Si le courant de sortie est nul alors Vs=0 ou Vs=E selon la nature de la charge

Pour terminer, il suffit de remarquer que si Di et D'j conduisent alors Vs=Vi-Vj c'est à dire Vs=Uij

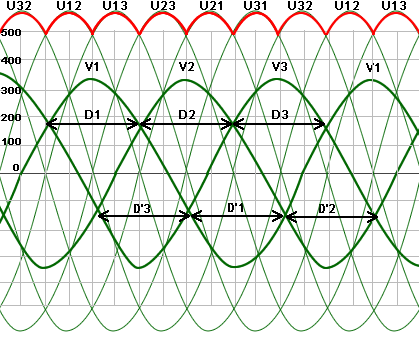

Si la conduction est continue, comme dans la figure ci-dessus, on démontre que :

\({V_{Smoy}=\frac{3\sqrt{3}}{\pi}V_{max}}\)

ou encore :

\(\boxed{V_{Smoy}=\frac{3\sqrt{2}}{\pi}U_{eff}}\)

Pour V_Eeff=230V, V_Smoy=540V
