Gradateurs
Le triac
Le triac est un thyristor bidirectionnel en courant,
Comme le thyristor, il se commande par impulsions pour l'alternance négative et pour l'alternance négative
Son utilisation est limitée à quelques centaines de Watts

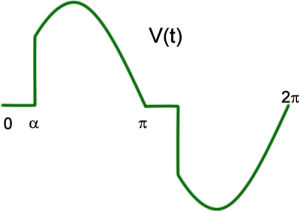

Gradateur à angle de phase pour l'éclairage
La tension appliquée dépend de l'angle de retard à l'amorçage :
\(V_{eff}=230V\sqrt{1-\frac{\alpha}{\pi}+\frac{sin(2\alpha)}{2 \pi}}\) (voir TD1)
Le front de tension est générateur de perturbations électromagnétiques (CEM)
Gradateur à train d'ondes pour les fours
Le triac est passant pendant n alternances sur N
La tension efficace appliquée dépend de n : \(V_{eff}=230V\sqrt{\frac{n}{N}}\)
Les valeurs usuelles de N sont de 8 ,16...100 alternances, la période de la tension est donc importante et rend impossible ce procédé pour l'éclairage (scintillement) ou la commande de moteur (à-coups)
Ce procédé est très utilisé pour les actionneurs à forte inertie, comme les fours, car il génère très peu de perturbations
La tension n'est réglable que par un nombre limité de paliers (0<n<N)
