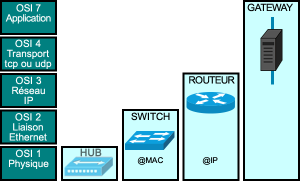

Équipements d'interconnexion

Ces équipements permettent de relier les équipements dans une structure en étoile.

→ Le Hub ou concentrateur recopie les données reçues sur un port sur tous les autres ports, il ne peut donc fonctionner qu'en Half Duplex (ex Talkie Walkie ou VHF)

Les Hubs ne sont plus commercialisés aujourd'hui

→ Le Switch ou commutateur est équipé de mémoire et de capacité de traitement de données , il recopie des données reçues sur le seul port destinataire en fonction de l'adresse MAC destination ; Il peut donc fonctionner en Full Duplex (téléphone).

Il permet aussi de fractionner un réseau en VLAN

Les commutateurs sont configurables (vlan, règles de contrôle d'accès ...) et munis de mémoire tampon permettant un soulagement des équipements réseaux.

Le routeur soft ou hard (plus rapide) possède plusieurs interfaces réseau et dirige les données selon l'adresse IP destination et la table de routage.

La gateway ou passerelle interconnecte deux réseaux différents en décodant et recodant toutes les couches OSI.

Pour les réseaux de monitorage les gateway Infinity ou Intellivue permettent le dialogue avec le réseau hospitalier ( HL7, dossier patient...).
