Commande de l'onduleur monophasé
Les onduleurs monophasés sont utilisés pour la commande des moteurs asynchrones monophasés et dans les alimentations sans interruptions (ASI) permettant de palier une défaillance du réseau alternatif à partir de batteries.

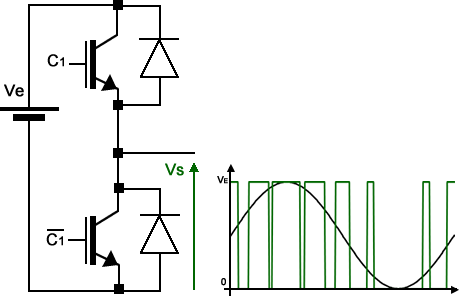

La commande complémentaire des 2 transistors d'un bras en mli sinusoïdale permet d'obtenir une tension simple sinusoïdale mais toujours positive.
Vsmoy=0.5 VE(1+cos(ωt)) :

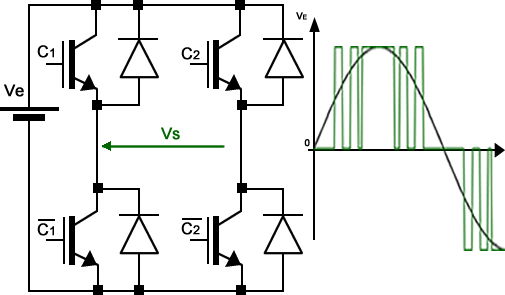

En utilisant un deuxième bras à commande décalée de 180°, la tension de sortie composée est la différence des 2 tensions simples,
les composantes continues se compensent et le tension de sortie est sinusoïdale à valeur moyenne nulle.
Vsmoy=VEcos(ωt) :
En décalant la commande du deuxième bras d'un angle de 180°+θ, on peut moduler l'amplitude de la tension de sortie. Vsmoy=VEcos(ωt+φ) cos (θ/2) :
