TD9 Onduleur monophasé

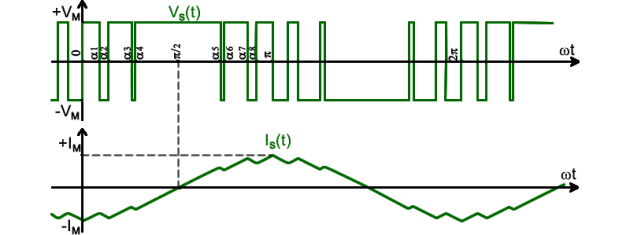

L'observation des formes d'ondes de IS(t) et VS(t), en sortie d'un onduleur 50Hz, fait apparaître un courant lissé, formé d'une sinusoïde de période T sur laquelle se superpose une ondulation sensiblement triangulaire d'amplitude faible.
Question
1. Complétez le tableau des intervalles de conduction des semi-conducteurs sur une demi période [0..π]
0.. | α1.. | α2.. | α3.. | α4.. | π/2.. | α5.. | α6.. | α7.. | α8.. |
D1 D'2 |
Solution
0... | α1... | α2... | α3... | α4... | π/2... | α5... | α6... | α7... | α8... |
D1 D'2 | T2 T'1 | D1 D'2 | T2 T'1 | D1 D'2 | T1 T'2 | D2 D'1 | T1 T'2 | D2 D'1 | T1 T'2 |
Question
2. Déterminer les valeurs maximales des tensions et courants supportés par les transistors et les diodes. Déduire les critères de choix de ces composants. Choisira-t-on des diodes classiques ou rapides ?
Solution
VCEmax >VE
Vrrm>VE
Imaxeff>IM
On choisira des diodes rapides (schottky) car le découpage est effectué à haute fréquence
Question
3. Estimez le déphasage entre le fondamental de la tension et le fondamental du courant.
La charge est donc de type résistive, inductive ou capacitive ?
Solution
La tension est en avance de 90° par rapport au courant ; Le déphasage de la tension par rapport au courant est donc de +90°
La charge est inductive car Arg(jLω)=+90°
