TD3- Puissance et facteur de puissance

Les courants et tension en entrée d'un pont mixte monophasé fonctionnant en conduction continue sont :

Question

Déterminez V1eff puis I1eff en fonction de α

Solution

\(V_{1eff}=\frac{V_M}{\sqrt{2}}\)

\(I_{1eff}=I_M\sqrt{1-\frac{\alpha}{\pi}}\hspace{3mm}\)

Question

Calculez la puissance active absorbée par le pont

Solution

\(P_1=\frac{V_M I_M}{\pi}(1+cos\alpha)\)

Question

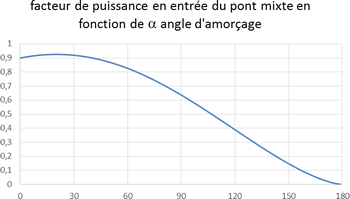

Calculez le facteur de puissance fp (= \(\frac{P}{S}\) ) en entrée du pont

Solution

\(f_p=\frac{\sqrt{2}}{\pi}\hspace{2mm} \frac{(1+cos\alpha)}{\sqrt{1-\frac{\alpha}{\pi}}}\)
