Dans les configurations suivantes, la connectivité entre deux équipements réseaux est défaillante.

Déterminez la ou les causes probables de dysfonctionnement, et proposez des solutions associées.

Configuration locale

Question

Le poste A ne peut se connecter au poste B ; Les Leds des cartes réseau de A et SW sont éteintes.

Solution

- La carte réseau de A ou le port correspondant de SW sont désactivés : réactiver

- Le cordon RJ45 est défectueux : le remplacer

Question

Le poste A ne peut se connecter au poste B ; Les Leds des cartes réseau de A, B et SW sont allumées

La configuration IP de A est 192.168.1.11/24, celle de B est 192.168.2.15/24

Solution

Les postes A et B n'appartiennent pas au même réseau : Le NetId de A est 192.168.1.0, celui de B est 192.168.2.0

3 Solutions :

  • Changer l'adresse IP de B en 192.168.1.15/24

  • Changer l'adresse IP de A en 192.168.2.11/24

  • Utiliser un masque de classe B sur les 2 postes : 192.168.1.11/16 et 192.168.2.15/16

Question

Un ping entre A et B ne répond pas ; Les Leds des cartes réseau de A, B et SW sont allumées, les configurations réseau de A et B sont correctes

Solution

2 causes possibles :

  • A et B sont connectés sur 2 VLAN différents de SW : Configurer SW pour que A et B soient sur le même VLAN

  • Le pare-feu de A et B bloque les connexions ICMP (ping) entrantes : créer une règle dans les connexions entrantes du pare feu pour autoriser les connexions ICMP : Partage de fichiers et d'imprimantes (Demande d'écho - Trafic entrant ICMPv4) Activée : oui - Action : autoriser

Question

A envoie un ping sur B : réponse OK

B envoie un ping sur A : pas de réponse

Indice

La liaison matérielle entre A et B est correcte puisque A peut "pinguer" B

Solution

Le pare-feu de A bloque les connexions ICMP (ping) entrantes : créer une règle dans les connexions entrantes du pare feu de A pour autoriser les connexions ICMP : Partage de fichiers et d'imprimantes (Demande d'écho - Trafic entrant ICMPv4) Activée : oui - Action : autoriser

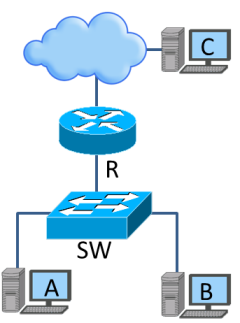

Configuration Internet

Question

Le poste A accède au poste C mais le poste B ne peut accéder au poste C

B peut "pinguer" A sans problème

Indice

Le fonctionnement de B en réseau local est correct,

Le fonctionnement de B sur Internet est défaillant

Solution

La passerelle de B est probablement absente ou erronée : La passerelle par défaut de B doit être renseignée avec l'adresse IP de R

Configuration WiFi

Question

Le poste A ne peut se connecter aux postes B et C ; B et C peuvent se connecter entre eux.

La configuration DHCP de A est identique à celles de B et C

Solution

  • Vérifier que le SSID et la clé WPA configurés sur le poste A sont corrects

  • Vérifier que A n'est pas trop éloigné du point d'accès AP

  • Dans le cas de filtrage par adresse MAC configuré sur AP, vérifier que l'adresse MAC de A est correctement rentrée dans AP
