Pont triphasé tout thyristors
Le pont triphasé permet de ne pas trop déséquilibrer le réseau alternatif
La particularité de ne comporter que des thyristors permet une réversibilité en puissance et de renvoyer de la puissance au réseau alternatif
Le courant de sortie est toujours positif mais la tension moyenne peut devenir négative (onduleur assisté) si l'angle d'amorçage est compris entre 90° et 180°

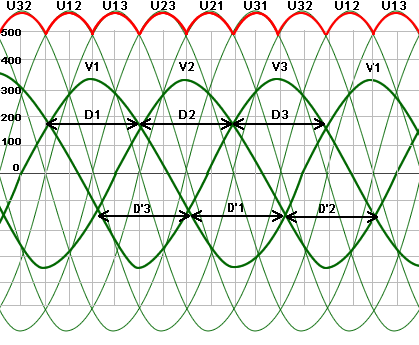

Lorsqu'on amorce les thyristors avec un angle de retard à l'amorçage de 0°, la tension de sortie est similaire à celle obtenue avec un pont de diodes :
Pour un angle d'amorçage non nul, il suffit de décaler les intervalles de conduction du même angle et reconstruire la tension de sortie.
Explications en conduction continue
Le calcul montre que l'expression de la tension moyenne de sortie est :
\({V_{Smoy}=\frac{3\sqrt{3}}{\pi}V_{max} cos\alpha}\)
ou encore, le neutre n'étant pas distribué, les tensions simples ne sont pas accessibles :
\(\boxed{V_{Smoy}=\frac{3\sqrt{2}}{\pi}U_{eff} cos\alpha}\)
On peut remarquer que pour α>90°, la valeur moyenne de la tension est négative, ce qui correspond au fonctionnement en onduleur assisté.
