TD8 Pont triphasé commandé

Question

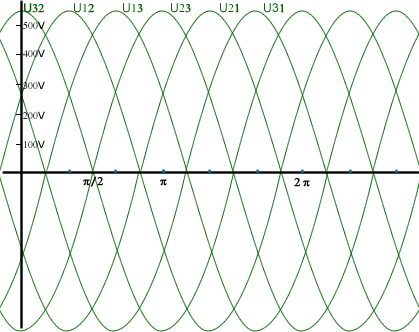

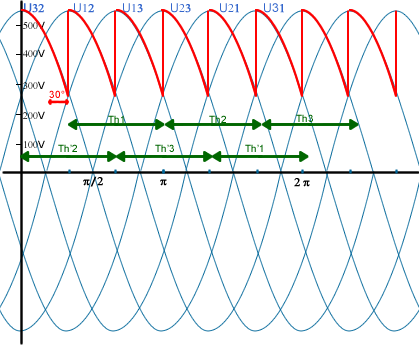

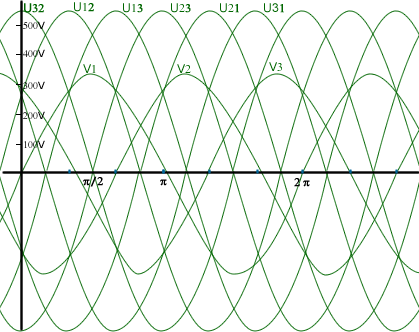

1. En conduction continue, représentez les intervalles de conduction des thyristors puis la tension de sortie Vs pour un angle de retard à l'amorçage α =30°

Solution

Question

2. Calculez Vsmoy la valeur moyenne de la tension de sortie pour α =30°

Solution

468 V

Question

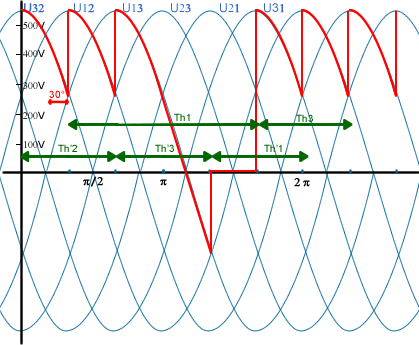

3. Représentez la tension Vak aux bornes de Th1 pour α =30°

Solution

Question

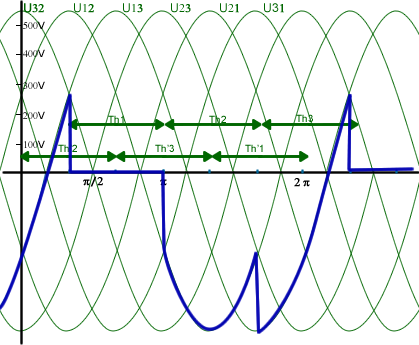

4. Représentez la tension de sortie Vs lorsque le thyristor Th2 est hors service, toujours bloqué. (α =30°)

Indice

C'est l'amorçage de Th2 qui provoque le blocage de Th1.

Si Th2 ne s'amorce pas Th1 reste conducteur jusqu'à l'amorçage de Th3

Solution
